一、 产品概述：
天和工商业智能膜式燃气表是一款基于NB-loT网络，以膜式燃气表为基表，加装了电子控制器所组成的具有预付费功能的燃气计量器具。本产品具有计量准确、性能稳定、安全可靠、简单易用、美观小巧等特点，适用于大流量用户（如工厂锅炉、酒店、饭店等）的自动计量和收费控制。
二、 型号说明：
三、 主要优势：
● NB-IoT网络，通信稳定、可靠；
● 实现阶梯气价，最高可设置6级阶梯气价；
● 远程抄表、远程控制、远程调价；
● 定时发送/接收数据；
● 具有掉电保护、抗强磁保护等多种保护功能；
● 具有超流速检测功能；
● 具有IC卡充值、调价功能；
● 防爆标志为ExibⅡ BT3 Gb；
四、 技术规格：
型号规格 | WG-6 | WG-10 | WG-16 | WG-25 | |
公称流量 m³/h | 6 | 10 | 16 | 25 | |
最大流量 m³/h | 10 | 16 | 25 | 40 | |
最小流量 m³/h | 0.06 | 0.1 | 0.16 | 0.25 | |
压力损失 Pa | ≤250 | ≤375 | |||
脉冲常数 m³/Pulse | 0.1 | ||||
工作压力范围 kPa | 0.5～30 | ||||
示值误差 | 0.1qmax≤q≤qmax | ±1.5% | |||
qmin≤q≤0.1qmax | ±3% | ||||
准确度等级 | 1.5级 | ||||
工作电压 | DC6V（4节5＃碱性电池） | ||||
电池寿命 | ＞12个月 | ||||
静态工作电流 | ≤20μA | ||||
发射功率 | ≤50Mw(e.r.p) | ||||
通讯方式 | 网络制式NB-loT | ||||
环境参数 | 工作温度：-10˚C～+40˚C，储存温度：-20˚C～+60˚C， 工作湿度：5%～90%无凝结 | ||||

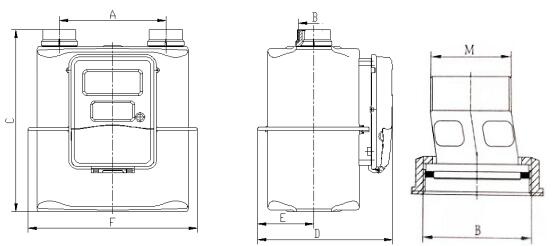

五、 安装尺寸：
型号规格 | WG-6 | WG-10 | WG-16 | WG-25 |
A(mm） | 160±0.50 | 200±0.50 | 240±0.50 | 300±0.50 |
B(mm) | G1.25” | G2” | G2” | M80×3 |
C(mm) | 273.5 | 327.5 | 375.5 | 437 |
D(mm) | 203 | 226 | 249 | 297 |
E(mm) | 85 | 96 | 107 | 132 |
F(mm) | 254.5 | 316 | 355.5 | 438.8 |
G(mm) | R1 | R1½ | R1½ | R2 |
