IC卡控制器——角阀控制器

浏览：次日期：2020-08-17日

一、产品概述：

TH系列气体流量计控制器，由电器盒、IC卡读写器接口、电机阀门等组成。本产品通过内置微功耗芯片实现燃气计量机电激发的开关控制，并利用智能卡完成气体流量计与管理系统之间购气和用气数据的双向传递，实现燃气自动计量、安全运行及系统的现代化管理。并可根据用户要求，与各种气体流量计配套使用。可配套的流量计类型有罗茨式、膜式、涡轮式旋进涡轮式等。

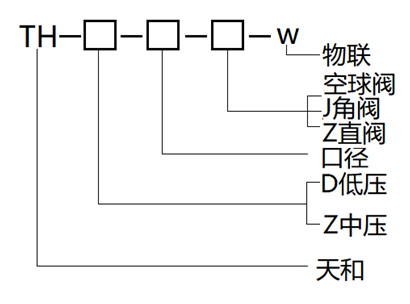

二、型号说明：

三、主要优势：

● 显示直观，使用方便。
● 上电启动，掉电关阀。
● 数据保持与恢复功能。
● 窃气关阀，安全可靠。
● 支持市面上主流厂家的流量计与皮膜表。
● 气量累积与自动计算功能。
● 抗攻击性强，防护严密。

四、技术规格：

规格型号	TH-D-25J	TH-D-40J	TH-D-50J	TH-D-80J	TH-D-100J	TH-D-150J
口径(mm)	25	40	50	80	100	150
压力范围	≤50KPa
适用介质	天然气、液化石油气、人工煤气（用户应明确）
环境温度	-30℃~+50℃
环境湿度	≤90%
防爆标志	Exib Ⅱ BT3
工艺连接	管螺纹	法兰连接GB/T9119-2000突面板式平焊钢制管法兰
脉冲信号	高电平有效，输出OC门电平，幅值为2.5—6.2V，脉宽不能低于50ms，0.1m³/脉冲、1m³/脉冲、10m³/脉冲、100m³/脉冲（可设置）
脉冲误差	不超过一个脉冲当量
供电方式	4节5号碱性电池
功耗	最大工作电流≤300mA
	动态电流≤80uA
	静态电流≤50uA

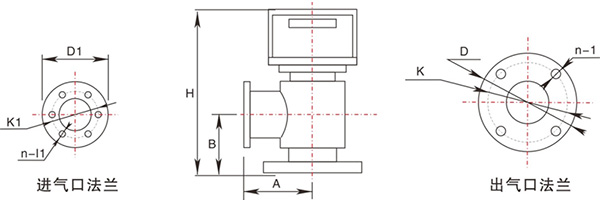

五、安装尺寸：


型号规格	公称通径	A	B	H	D	K	n-1	D1	K1	n-l1
TH-D-25J	25	98	80	255	105	85	4-ф14	1”管螺纹
TH-D-40J	40	98	76	260	145	110	4-ф18	120	90	4-ф14
TH-D-50J	50	98	81	260	160	125	4-ф18	140	110	4-ф14
TH-D-80J	80	115	105	295	195	160	8-ф18	150	125	6-ф12
TH-D-100J	100	118	115	306	215	180	8-ф18	165	145	6-ф12
TH-D-150J	150	150	165	400	280	240	8-ф24	265	225	8-ф18
