IC卡控制器——直阀控制器

浏览：次日期：2020-08-17日

一、产品概述：

TH系列气体流量计控制器，由电器盒、IC卡读写器接口、电机阀门等组成。本产品通过内置微功耗芯片实现燃气计量机电激发的开关控制，并利用智能卡完成气体流量计与管理系统之间购气和用气数据的双向传递，实现燃气自动计量、安全运行及系统的现代化管理。并可根据用户要求，与各种气体流量计配套使用。可配套的流量计类型有罗茨式、膜式、涡轮式旋进涡轮式等。

二、型号说明：

三、主要优势：

● 显示直观，使用方便。
● 上电启动，掉电关阀。
● 数据保持与恢复功能。
● 窃气关阀，安全可靠。
● 支持市面上主流厂家的流量计与皮膜表。
● 气量累积与自动计算功能。
● 抗攻击性强，防护严密。

四、技术规格：

规格型号	TH-D-25Z	TH-D-50Z	TH-D-80Z	TH-D-100Z	TH-D-150Z	TH-D-200Z	TH-Z-50Z	TH-Z-80Z	TH-Z-100Z	TH-Z-150Z
口径(mm)	25	50	80	100	150	200	50	80	100	150
压力范围	≤50KPa					≤0.4MPa
适用介质	天然气、液化石油气、人工煤气（用户应明确）
环境温度	-30℃~+50℃
环境湿度	≤90%
防爆标志	Exib Ⅱ BT3
工艺连接	法兰连接GB/T9119-2000突面板式平焊钢制管法兰
脉冲信号	高电平有效，输出OC门电平，幅值为(2.5—6.2)V，脉宽不能低于50ms，0.1m³/脉冲、1m³/脉冲、10m³/脉冲、100m³/脉冲（可设置）
脉冲误差	不超过一个脉冲当量
供电方式	4节5号碱性电池
功耗	最大工作电流≤300mA
	动态电流≤80uA
	静态电流≤50uA

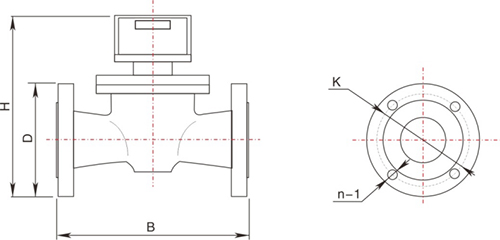

五、安装尺寸：


型号规格	公称通径	B	H	D	K	n-l
TH-D-25Z	25	160	270	115	85	4-ф14
TH-D-50Z	50	230	325	165	125	4-ф18
TH-D-80Z	80	310	367	200	160	8-ф18
TH-D-100Z	100	350	385	220	180	8-ф18
TH-D-150Z	150	480	450	285	240	8-ф22
TH-D-200Z	200	600	540	340	295	12-ф22
