IC卡控制器——球阀控制器

浏览：次日期：2020-08-17日

一、产品概述：

TH系列气体流量计控制器，由电器盒、IC卡读写器接口、电机阀门等组成。本产品通过内置微功耗芯片实现燃气计量机电激发的开关控制，并利用智能卡完成气体流量计与管理系统之间购气和用气数据的双向传递，实现燃气自动计量、安全运行及系统的现代化管理。并可根据用户要求，与各种气体流量计配套使用。可配套的流量计类型有罗茨式、膜式、涡轮式旋进涡轮式等。

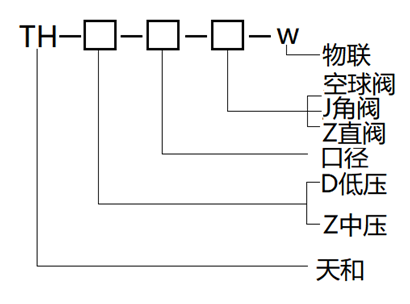

二、型号说明：

三、主要优势：

● 显示直观，使用方便。
● 上电启动，掉电关阀。
● 数据保持与恢复功能。
● 窃气关阀，安全可靠。
● 支持市面上主流厂家的流量计与皮膜表。
● 气量累积与自动计算功能。
● 抗攻击性强，防护严密

四、技术规格：

规格型号	TH-Z-150	TH-Z-200	TH-Z-250	TH-Z-300	TH-Z-350	TH-Z-400
口径(mm)	150	200	250	300	350	400
最大流量（m³/h）	2500	3600	4700	6500	7500	8000
压力范围	≤0.5MPa
准确度	±0.01
环境温度	-30℃~+50℃
环境湿度	≤93%
防爆标志	Exd ib ⅡB T4Gb
工艺连接	法兰连接GB/T9119-2010突面板式平焊钢制管法兰
脉冲信号	OC门电平，幅值为2.5—6.2V，脉宽不能低于50ms，1m³/脉冲、10m³/脉冲、100m³/脉冲（可设置）
脉冲误差	不超过一个脉冲当量
供电方式	4节5号碱性电池
功耗	电机工作电压≤DV12V
	动态电流≤100uA
	静态电流≤60uA

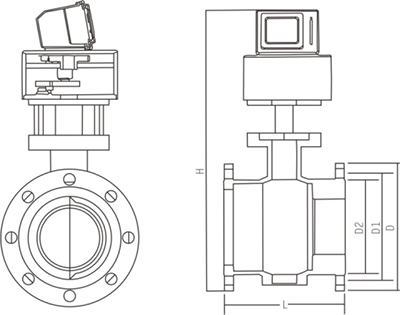

五、安装尺寸：


型号规格	公称通径	D	D1	D2	L	H	n-1
球阀-DN150	150	285	240	210	267	755	8-ф22
球阀-DN200	200	340	295	265	292	815	12-ф22
球阀-DN250	250	405	355	320	330	855	12-ф26
球阀-DN300	300	460	410	375	356	965	12-ф26
球阀-DN350	350	520	470	430	433	1110	16-ф26
球阀-DN400	400	580	525	485	440	1200	16-ф30
