物联网控制器——直阀控制器

浏览：次日期：2020-08-17日

一、产品概述：

TH系列物联网气体流量计控制器，由智控模块、通信模组、电机阀门等组成。本产品通过内置微功耗芯片实现燃气计量及电机阀的开关阀控制，并利用公网完成气体流量计控制器与售气系统之间购气和用气数据的双向传递，进一步提升燃气公司管理水平。本产品可与膜式、罗茨式、涡轮式、漩进漩涡式等类型流量计配套使用，具体的流量计品牌如：天津新科、苍南仪表、天信仪表、爱拓利、重庆前卫克罗姆、ELSTER、宁波创盛、天津五机床等。

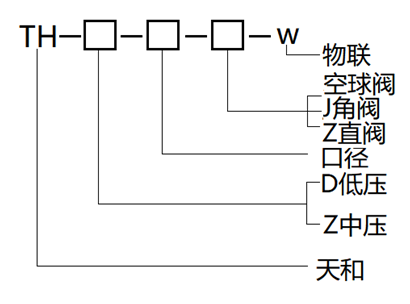

二、型号说明：

三、技术规格：

规格型号	TH-D-50Z-W		TH-D-80Z-W	TH-D-100Z-W	TH-D-150Z-W	TH-D-200Z-W	TH-Z-50Z-W	TH-Z-80Z-W	TH-Z-100Z-W	TH-Z-150Z-W
口径(mm)	50		80	100	150	200	50	80	100	150
压力范围	≤50KPa						≤0.4MPa
环境温度	-30℃~+50℃
环境湿度	≤90%
工艺连接	管螺纹	法兰连接GB/T9119-2000突面板式平焊钢制管法兰
脉冲信号	OC门信号、OD门信号、TTL信号、CMOS信号
脉冲当量	0.1m³/脉冲、1m³/脉冲、10m³/脉冲、100m³/脉冲
供电方式	主电：4节5号碱性电池
	备电：3.6V锂电池
功耗	静态电流≤50uA
	动态电流≤80uA
	发射电流≤300mA

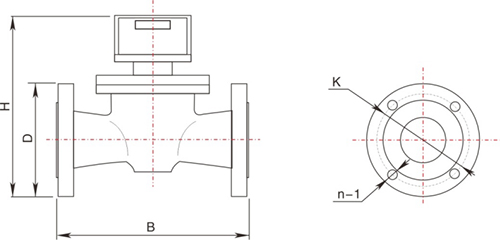

四、安装尺寸：


型号规格	公称通径	B		H		D	K	n-l
TH-D-25Z-W	25	160		270		115	85	4-ф14
TH-D-50Z-W	50	230		325		165	125	4-ф18
TH-D-80Z-W	80	310		367		200	160	8-ф18
TH-D-100Z-W	100	350		385		220	180	8-ф18
TH-D-150Z-W	150	480		450		285	240	8-ф22
TH-D-200Z-W	200	600		540		340	295	12-ф22
TH-Z-25Z-W	25	165		275		115	85	4-ф16
TH-Z-40Z-W	40	206		322		146	110	4-ф18
TH-Z-50Z-W	50	210(A)	230	300(A)	338	165	125	4-ф18
TH-Z-80Z-W	80	290(A)	310	350(A)	380	200	160	8-ф18
TH-Z-100Z-W	100	330(A)	350	375(A)	400	220	180	8-ф18
TH-Z-150Z-W	150	487		480		285	240	8-ф22
