气体涡轮流量计

浏览：次日期：2020-08-15日

一、产品概述：

LWQ系列气体涡轮流量计是我公司按照GB/T 28848-2012《智能气体流量计》国家标准并结合国内外各种流量仪表先进技术研制开发而成，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表，它具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，使得LWQ系列流量计成为一种特别优秀的商业贸易计量仪表。

该流量计广泛应用于：城市管线（网）燃气的计量、工业燃气的计量、燃气调压站的计量、能源管理以及其它各种无腐蚀性气体的计量或流量控制等场合。

二、主要特点：

● 满足ISO9951标准的技术要求，表体长度为3DN（DN为流量计口径），并经高、低水平扰动试验；

● 流量范围宽（Qmax/Qmin=20:1)，重复性好，准确度高（可达1.0级），压力损失小，起始流量低；

● 采用一体化前导流体，能消除流体扰动，整流效果显著，而且压损极小，对流量计的前后直管段安装要求低（前直管段为≥2DN，下游无要求）；

● 采用模块化设计：抽取式独立表芯组件模块，结构紧凑，安装、维护方便，不受管道应力影响；

● 独立的壳体组件模块，可以单独做气密性检验；

● 简化流程；独立的加油泵和表头组件，各个口径间互换性强，结构紧凑，维护方便。

● 内置式压力、流量温度传感器，安全性能高、结构紧凑、外形美观；

● 对压力、温度传感器的故障能自行诊断，并直接显示在LCD屏上；

● 可直接检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿和压缩因子修正，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；

● 一组锂电池可连续使用五年以上，并具有电池欠压两级报警输出功能，更适合与IC卡管理系统的配套使用；

● 智能流量积算仪可以任意角度定位（转动角度为350°），使流量计在各种安装条件下的读数更方便，更直接；

● 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存；

● 仪表就具有RS-485通讯接口功能,并配备功能强大,界面丰富的数据管理软件系统,可打印各自动生成的图表；

● 仪表具有防爆及防护功能，防爆标志为ExdII CT6 Gb，防护等级IP65根据用户要求，可提供GSM网络功能,实现低成本远距离无线数据传输；

● 压力，温度定值设置之功能，特别适用于压力，温度相对稳定的场合。

三、技术规格：

型号规格

公称通径

DN（mm）

流量范围

（m3/h）

压力等级

(MPa)

准确度等级

Qmax时

压力损失a

（kPa）

壳体材料

1.0级

1.5级

kPa

LWQ-50 S

LWQ-50 M

LWQ-50 L

6～65

8～100

10～160

1.6；

2.5；

4.0;

1.0级

Qmin～0.2Qmax ±2.0%

0.2Qmax～Qmax ±1.0%

1.5级

Qmin～0.2Qmax ±3.0%

0.2Qmax～Qmax ±1.5%

0.9

1.5

2.2

≤1.6 MPa

铝合金

＞1.6 MPa

碳钢

不锈钢

LWQ-80 S

LWQ-80 M

LWQ-80 L

8～160

13～250

20～400

1.2

1.6

2.3

LWQ-100 S

LWQ-100 M

LWQ-100 L

100

13～250

20～400

32～650

130

0.8

1.6

2.4

LWQ-150 S

LWQ-150 M

LWQ-150 L

150

32～650

50～1000

80～1600

130

200

320

1.6；

2.5；

4.0；

0.45

0.9

2.2

LWQ-200 S

LWQ-200 M

LWQ-200 L

200

50～1000

80～1600

125～2500

200

320

500

0.36

0.9

2.1

LWQ-250 S

LWQ-250 M LWQ-250 L

250

80～1600

125～2500

200～4000

320

500

800

1.0

2.0

2.4

碳钢

不锈钢

LWQ-300 S

LWQ-300 M

LWQ-300 L

300

125～2500

200～4000

320～6500

500

800

1300

1.8

2.0

2.4

a 压力损失值为介质密度=0.8kg/m3的数据

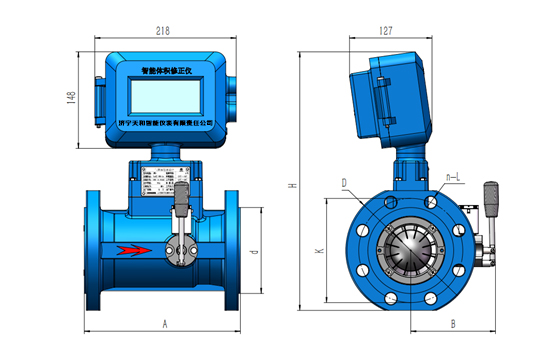

四、安装尺寸：

型号规格	公称尺寸DN	A	B	PN16						螺栓长度
型号规格	公称尺寸DN	A	B	H	D	K	d	n	L	螺栓长度
LWQ-50	50（2”）	150	113	362	165	125	102	4	18	M16×80
LWQ-80	80（3”）	240	131	395	200	160	138	8	18	M16×80
LWQ-100	100（4”）	300	142	425	220	180	158	8	18	M16×90
LWQ-150	150（6”）	450	168	482	285	240	212	8	22	M20×100
LWQ-200	200（8”）	600	198	546	340	295	268	12	22	M20×100
LWQ-250	250（10”）	375	230	615	405	355	320	12	26	M24×110
LWQ-300	300（12”）	450	242	660	460	410	378	12	26	M24×110
法兰西标准执行 GB/T 9119-2010，LWQ-250和LWQ-300壳体为焊接壳体

型号规格	公称尺寸DN	A	B	PN25						螺栓长度
型号规格	公称尺寸DN	A	B	H	D	K	d	n	L	螺栓长度
LWQ-50	50（2”）	150	138	375	165	125	102	4	18	M16×80
LWQ-80	80（3”）	240	155	407	200	160	138	8	18	M16×90
LWQ-100	100（4”）	300	166	442	235	190	162	8	22	M20×95
LWQ-150	150（6”）	450	192	502	300	250	218	8	26	M24×110
LWQ-200	200（8”）	600	222	563	360	310	278	12	26	M24×120
LWQ-250	250（10”）	375	254	624	425	370	335	12	30	M27×120
LWQ-300	300（12”）	450	266	670	485	430	395	16	30	M27×130
法兰西标准执行 GB/T 9119-2010，所有壳体为焊接壳体

型号规格	公称尺寸DN	A	B	PN40						螺栓长度
型号规格	公称尺寸DN	A	B	H	D	K	d	n	L	螺栓长度
LWQ-50	50（2”）	150	138	375	165	125	102	4	18	M16×80
LWQ-80	80（3”）	240	155	407	200	160	138	8	18	M16×90
LWQ-100	100（4”）	300	166	442	235	190	162	8	22	M20×95
LWQ-150	150（6”）	450	192	502	300	250	218	8	26	M24×110
LWQ-200	200（8”）	600	222	571	375	320	285	12	30	M27×130
LWQ-250	250（10”）	375	254	636	450	385	320	12	33	M30×140
LWQ-300	300（12”）	450	266	685	515	450	378	16	33	M30×160
法兰西标准执行 GB/T 9119-2010，所有壳体为焊接壳体
